亿光环境光传感器简介

        传统的光电传感器不可避免地受到人眼看不见的紫外线和红外的影响，从而导致环境光测量读数不准确。亿光电子推出的环境光传感器集成了光电二极管和滤光器，可有效抑制紫外线和红外线，使环境光传感器在各种环境设置中均可很好地复现人眼的光学反应。

       下图为市面常见的两种光电器件与人跟的光谱曲线图：

 注：黑色为人眼光谱曲线

       环境光检测传感器是一种能够检测到所在环境中的光信号并能够将其处理转化成对应的输出电压信号的传感器，感测周围光线的同时，它还能告知处理芯片自动调节显示器背光亮度，降低产品的功耗，光度检测传感器能有效延长电池使用寿命、提高显示性能，使产品的智能化控制达到更高的水平。

       可见光的精确测量

       采用电子元件复现人眼的光学反应十分困难。传统的光电传感器将各种波长的环境光都纳入测量范围，这些设计不可避免地受到人眼看不见的紫外线和红外线的影响，从而导致环境光测量读数不准确，影响亮度调节精度。该问题在具有不同频谱的光源下尤为突出，例如，白炽灯的红外成分要远远高于荧光灯。

       下图为普通光电检测器件光谱响应图：

       从上图光照度与输出电流曲线图可以看出，不同的光源造成环境光传感器的输出电流值也不一样，因此此类器件可用于一些比较简单的光控类进行设计，为此亿光开发出了针对模数读取的专用器件与集成IC的数字信号输出器件，便于客户用ADC模数器件开发时可提高数值的准确度，而对尺寸要求比较紧凑的，可用数字输出器件来开发，可减少开发周期。从下图可以看出，两种光源的输出电源曲线是比较接近的。

       具体曲线图如下：

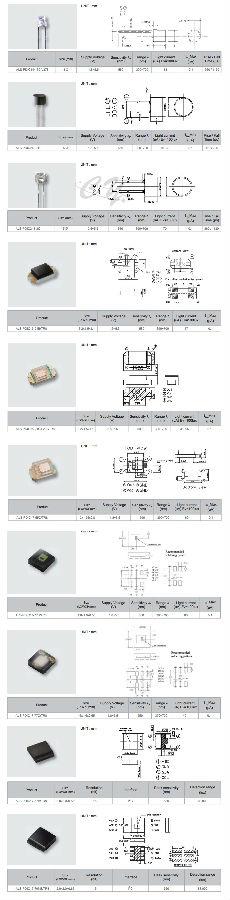

数字输出器件封装与结构图

       亿光的ALS-PDIC系例可理想用于平板电脑和笔记本电脑、智能手机、TV、数字照明管理系统及其它光强监测系统。

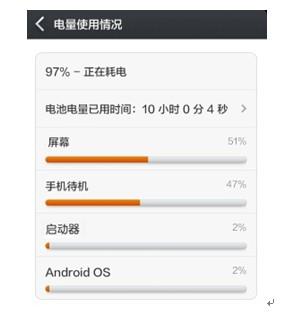

       环境光检测传感器被越来越多地用于各种手持设备显示和照明系统，以节省电能、改善用户的使用体验。系统设计人员利用环境光检测方案，实现基于环境光强的显示器亮度自动调节。下图为某款手机电量管理中介面显示，可见背光所需的电能在系统电源预算中占很大比重，动态亮度控制可极大降低功耗，延长待机时间。

       产品特性：
       1、不含镉，实现了接近于人眼视觉的灵敏度特性。
       2、内置光学滤波器，实现了接近于人眼视觉的灵敏度特性。
       3、产品引脚少，外围元器件简单，方便工程师的设计运用，1.9mmx2.1mmx1.05mm封装。
       4、输出与周围亮度成比例的线性光电流。部分型号由于内置电流放大器，因此可实现较高的电流输出。IL=260μA(平均)@EV=100 lx(荧光灯)。
       5、采用环保型硅胶芯片。
       6、对应无铅焊接。
       7、由于动作电压为1.5~6VDC，因此适用于电池驱动。
       8、小型、轻便的SMD，可替换CdS(光敏电阻)。

       环境光检测传感器用途：

       1、液晶设备(手机、液晶电视、汽车导航、笔记本电脑、PDA MID)的液晶背光灯控制。
       2、手机键盘背光灯控制。
       3、住宅照明、安防照明、高速球安防设备,汽车的自动亮灯。
       4、挂钟的明亮检测(电波时钟) 。
       5、电视机市场(TFT-LCD、等离子、尾部投影、CRT等。
       6、 医疗、工业及汽车市场。
